Fraisage et implantation de cartes CMI 4000/05

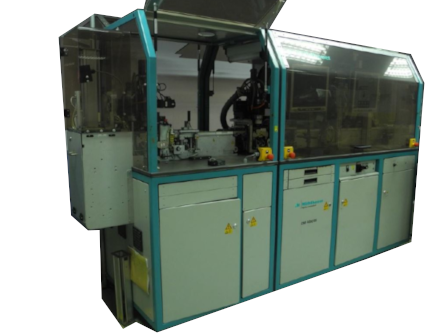

Fraisage et implantation de cartes CMI 4000/05 Fraiseuse de cartes et implanteur CMI 4000/05
Spécifications de la machine :
- Transport d'entrée avec changeur de chargeur
- Mesure de l'entrée de la carte et reconnaissance de la position de la carte
- Vérification de l'épaisseur de la carte (point de mesure à l'intérieur du module / position ISO)
- Interrogation optique des marques de position imprimées
- Poste de fraisage ; axes programmables indépendamment (x, y, z)
- Station de nettoyage
- Mesure de sortie : mesure de la profondeur réelle de l'empreinte. Réajustement en ligne de la tête de fraisage sur la base des résultats de mesure.
- Implantation du module avec agrafage. Poinçonnage du module. Unité de placement
- Stations de soudage
- Station de refroidissement
- Inspection optique
- Station de refroidissement
- Inspection optique Placement du module dans le sens X/Y et surface du module
- EM 3325 LAM Dérouleur de bande modulaire et de bande adhésive. Presse de contrecollage. Poinçonneuse à trous. Enrouleur pour ruban adhésif porteur.
- Transport de modules Système de transport pour bande modulaire et bande d'espacement
- Station électrique ATR- Contrôle
- Transport de sortie avec changeur de magasin
- Logiciel machine, logiciel de vision et CNC- Designer
- Vitesse : 3.700 modules par heure

Année de fabrication : 2006
État : très bon
